PRECISION IRREPROCHABLE
La KONFORT 770S met en place des solutions technologiques exclusives afin de répondre aux exigences spécifiques des constructeurs automobiles allemands en matière de sécurité et de fiabilité dans le cadre de la législation européenne relative au nouveau réfrigérant.
La station de recharge KONFORT 770S a été incluse dans le prestigieux ADI Design Index pour 2012 en tant qu’exemple d’un excellent design italien. Cet indice est publié chaque année par l’ADI, l’Association italienne pour le design industriel.
L’unité interne a été conçue afin de simplifier les procédures d’entretien des changements d’huile ou de filtres. Le réservoir de réfrigérant est monté sur des balances électroniques robustes dotées d’un système de verrouillage empêchant toute modification de l’étalonnage pendant le transport ou les déplacements dans l’atelier.
La KONFORT 770S est équipée d’un système de contrôle automatique des fuites, relié à des jauges certifiées EN837 Classe 1 d’une précision irréprochable. Les échelles de réfrigérant garantissent que les erreurs ne dépasseront pas +/- 15gr.
SOLUTIONS SPECIFIQUES EN SERIE

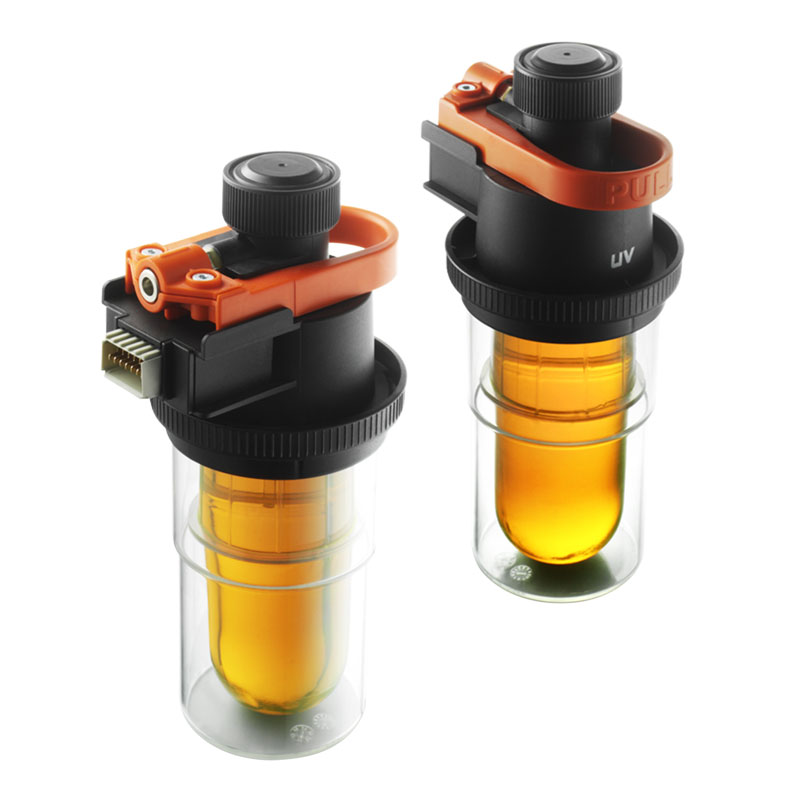

BOUTEILLES D’HUILE RECHARGEABLES HERMETIQUEMENT FERMEES
Les bouteilles d’huile standard ne sont pas hermétiques, elles contiennent toujours un pourcentage d’air. Les molécules d’eau présentes dans l’air se lient à l’huile et la contaminent. La solution de TEXA a été de créer des récipients spéciaux qui empêchent l’huile d’être contaminée par l’air et l’humidité, et qui ont été brevetés. Ces bouteilles spéciales peuvent être réutilisées grâce à un système spécial qui élimine l’air de la bouteille.
RINCAGE DU SYSTEME HYDRAULIQUE
Afin de garantir la sécurité et l’efficacité, il est important que chaque type d’huile et de réfrigérant ne soit pas contaminé. TEXA a donc développé une fonction spéciale de rinçage automatique pour nettoyer les circuits internes de la station-service.
IDENTIFICATION AUTOMATIQUE DES BOUTEILLES
Avec l’introduction de nouveaux véhicules, en particulier les véhicules électriques et hybrides, de nouvelles huiles ont été introduites pour ces applications. Il convient d’utiliser le bon type d’huile en fonction du système de climatisation à entretenir (par exemple PAG ou POE). Il est potentiellement dommageable et dangereux d’injecter des huiles non compatibles dans le système, c’est pourquoi l’opérateur doit veiller à éviter les erreurs. TEXA a développé un système de reconnaissance automatique des bouteilles d’huile qui, en comparant les données contenues dans la base de données des véhicules, signale l’utilisation d’une bouteille incorrecte.
SYSTEME PROTECTION VENTILATEUR
Le nouveau réfrigérant R1234yf a été classé comme « très inflammable » et l’opérateur doit en être conscient. La série KONFORT 700 adopte un système de ventilateur redondant à haute efficacité afin d’éliminer toute accumulation possible de réfrigérant à l’intérieur de l’unité.
GESTION DE LA DETECTION AUTOMATIQUE DES FUITES
Les stations de charge de la gamme KONFORT 700 effectuent automatiquement un double contrôle pour détecter d’éventuelles fuites de gaz des réservoirs. Toutes les opérations liées à la sécurité s’effectuent automatiquement afin d’éliminer les erreurs.
IMPRIMANTE THERMIQUE
Il est possible d’installer une imprimante thermique très utile, afin de générer à tout moment un rapport précis de toutes les opérations effectuées.
KIT D’IDENTIFICATION DU REFRIGERANT
Le système d’identification des réfrigérants de TEXA est basé sur la technologie NDIR (Non-Dispersive Infrared) et a été développé sur la base d’une décennie d’expérience dans la production de systèmes d’analyse des gaz d’échappement qui sont reconnus comme les meilleurs que le marché puisse offrir en termes de précision et de qualité de construction.
TEXA est la seule entreprise européenne et la deuxième au monde à développer et à produire un kit d’identification du réfrigérant spécialement pour les stations de recharge de climatisation.
Des précautions particulières ont été prises pour que les résultats des essais ne soient pas influencés par le milieu environnant, par exemple par les vapeurs d’hydrocarbures en suspension dans l’air et les gaz d’échappement si souvent présents dans l’environnement du garage.
Le développement du système a duré plus d’un an. Une attention particulière a été accordée aux algorithmes qui identifient les types de réfrigérants R134a et R1234yf. Le système TEXA ne se contente pas d’identifier ces deux réfrigérants, il en garantit également la pureté.
BOUTON D’ARRET D’URGENCE
En ce qui concerne la sécurité, dès que la station est ouverte pour inspection, un système de micro-interrupteurs verrouille automatiquement les composants électriques.
Un bouton d’arrêt d’urgence a été ajouté au panneau de commande, ce qui permet d’arrêter la machine en stoppant tous les processus en cours. L’ensemble de la console supérieure peut être tourné pour être visualisé, sans avoir à déplacer l’ensemble de la station.
Les composants utilisés, tels que le groupe de récupération innovant, présentent des caractéristiques exceptionnelles et garantissent une récupération du réfrigérant supérieure à 95 %.
LOGICIEL D'EXPLOITATION
Le logiciel d'exploitation TEXA répond aux exigences les plus strictes en matière d'exactitude et de précision
Les éventuels défauts ou messages sont affichés par des messages d’erreur détaillés. Le logiciel TEXA gère les processus de récupération et de recharge, afin de garantir une précession jusqu’alors inconnue.
Les procédures automatiques aident l’opérateur à réparer les systèmes très sophistiqués, tels que ceux qui équipent les nouveaux véhicules hybrides. Tous les modèles sont équipés d’une carte SD amovible permettant de communiquer avec un PC Windows pour mettre à jour la base de données de la marque et du modèle du véhicule, vérifier et certifier tous les services et les éventuelles mises à jour du logiciel.
EN OPTION
KIT DE RINCAGE
Le rinçage est l’opération mécanique effectuée afin de nettoyer les composants du système de climatisation d’un véhicule.
Ce produit comprend :
• Un réservoir supplémentaire d’une capacité de 6 litres avec un indicateur de contamination
• Un filtre en acier inoxydable facilement démontable pour le nettoyage
• Un tuyau de rinçage de 5 mm de diamètre
• Un boîtier d’adaptation universel
KIT VDC
TEXA a développé une interface VDC (Variable Displacement Compressor) qui permet de tester les systèmes de climatisation équipés de compresseurs à cylindres variables.
Le VDC permet au technicien d’intervenir et de modifier le signal de commande du compresseur par l’intermédiaire de la station Konfort, afin de tester la fonctionnalité du système.
NANO SERVICE CLIMA
La complexité des véhicules modernes n’a pas épargné les systèmes de climatisation. C’est pourquoi il est important d’intégrer un système d’autodiagnostic à votre station de charge afin que votre atelier puisse intervenir et résoudre tout problème lié au système de climatisation et garantir la satisfaction maximale de vos clients.
TEXA, grâce à ses 20 ans d’expérience, permet désormais à ses stations KONFORT d’effectuer un autodiagnostic complet (avec les erreurs, les paramètres et les réglages) du système de contrôle de la climatisation. Ce résultat extraordinaire est le fruit de l’intégration par connexion Bluetooth des stations KONFORT avec l’outil de diagnostic pratique et avancé NanoService.
Cette solution intégrée*, qui utilise l’écran KONFORT comme moniteur, permet de passer rapidement et facilement du service d’entretien classique à l’autodiagnostic du système de climatisation, ce qui permet à l’atelier d’offrir un servie extraordinaire au client.
* EN OPTION
REC+
REC+ est la nouvelle solution brevetée de TEXA afin de récupérer les réfrigérants contaminés des systèmes de climatisation des véhicules.
Le dispositif fonctionne avec les stations de recharge entièrement automatiques de la gamme KONFORT (780 TOUCH, 760 TOUCH, 760 BUS TOUCH, 707R, 760R, 760R BUS et 780R BI-GAS) et garantit la récupération en toute sécurité de tous les types de réfrigérants. Il répond aux exigences techniques, de performance et de sécurité des constructeurs automobiles et permet de récupérer jusqu’à 95% du réfrigérant contenu dans le système. Une procédure automatique intégrée au logiciel des stations de climatisation KONFORT permet d’effectuer avec facilité toutes les opérations nécessaires. En fin de récupération, il est possible de décharger le réfrigérant contaminé à l’intérieur d’un réservoir et de procéder à son élimination.
Valise Forming Gaz
La valise Forming Gaz, incluse lors de l’achat du chariot Forming Gas TTF 700, peut également être achetée séparément pour la détection des fuites des stations de climatisation KONFORT A/C (760 Touch, 760 Touch BUS, 770S Touch, 780 Touch et 744).
– Dimensions : 470x350x190 mm ; Poids : 7 kg
– Kit de raccords pour le réservoir de Forming Gaz
– Détendeur de pression pour le réservoir du Forming Gaz : pression de service d’entrée 300 bar max, sortie 100 bar max
– Kit de connexion pour KONFORT 744 comprenant : raccord rapide Forming Gaz, tuyau flexible 2500-mm pour connexion haute pression
– Kit de connexion pour KONFORT 760 Touch, 760 Touch BUS, 770S Touch et 780 Touch comprenant : tuyau de 150 mm, soupape d’évacuation, soupape de sécurité
– Joints en téflon
Prodotto da inserire all’interno del sistema per il trattamento dei gas di climatizzazione di autoveicoli KONFORT.
Verificare con il proprio rivenditore TEXA di fiducia le modalità di accesso al Nuovo Piano Industria 4.0.

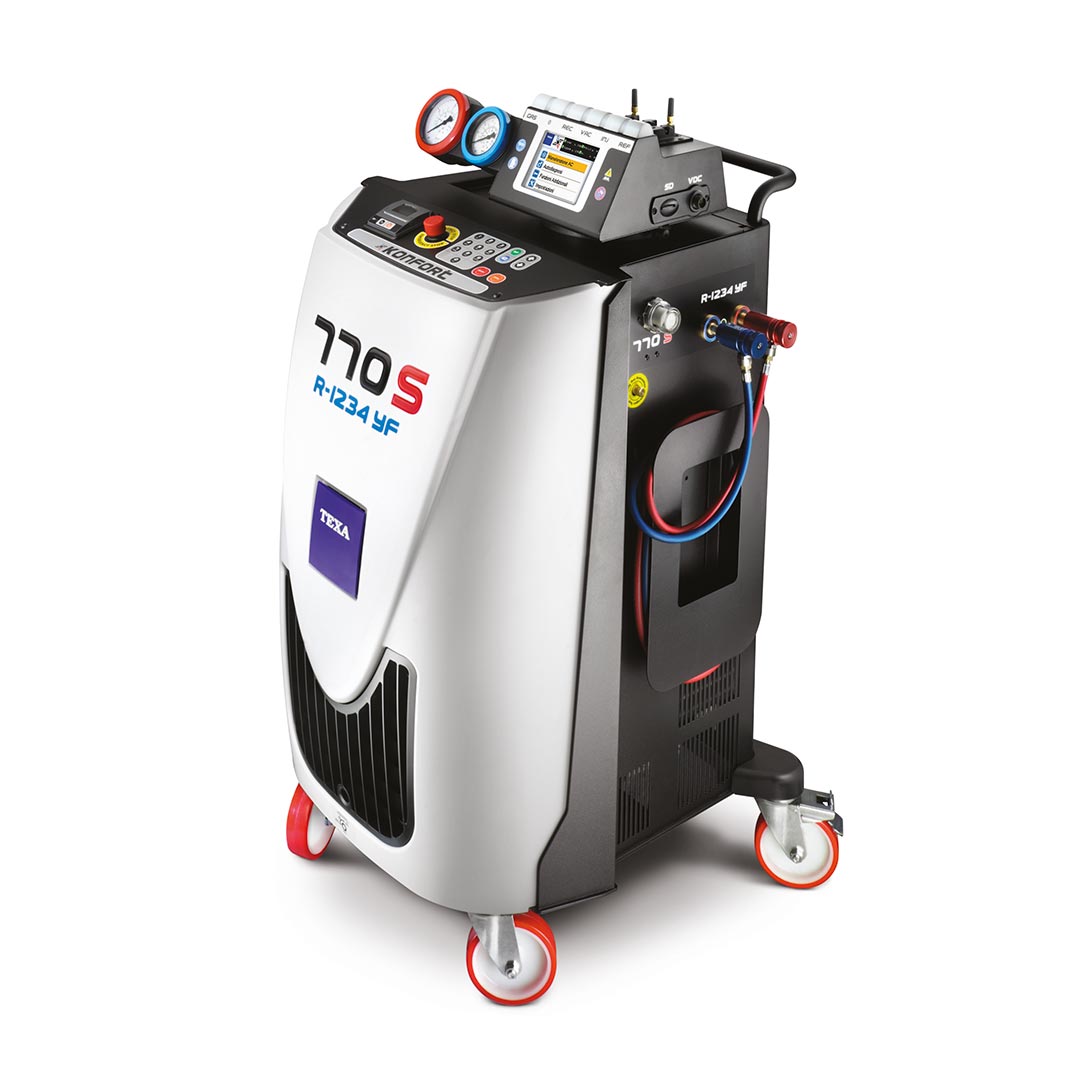

Caractéristiques techniques
• Ecran TFT couleur à haute visibilité avec interface graphique
• Groupe de jauges à affichage rotatif CL1 (hors Allemagne)
• Réservoir 20 Kg
• Pompe à vide à deux étages
• Récupération du fluide frigorigène à haute efficacité (plus de 95%)
• Précision de la charge +/- 15gr
• Bouteilles d’huile hermétiques (brevetées)
• Injection automatique d’huile de haute précision
• Reconnaissance automatique des bouteilles (brevetée)
• Contrôle automatique et précis de la mesure de l’huile (breveté)
• Système de verrouillage de la balance
• Imprimante thermique
• Gestion automatique des services
• Couverture multilingue des logiciels
• Compensation de la longueur du tuyau de service
• Service simplifié
• Gestion automatique des non condensables
• Identificateur de réfrigérant intégré
