NAVIGATOR
TXB Evolution

L’évolution du diagnostic Bike et Marine

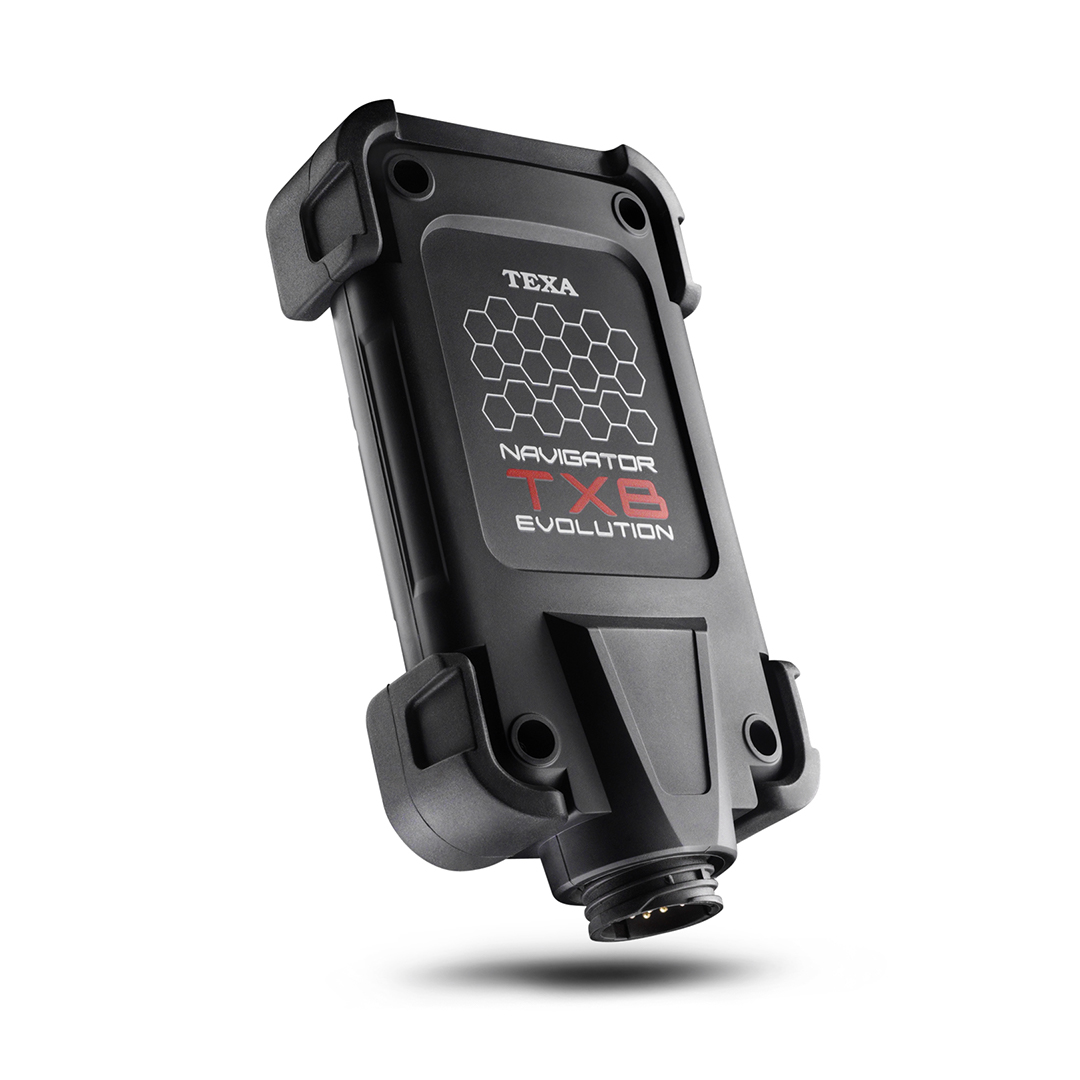

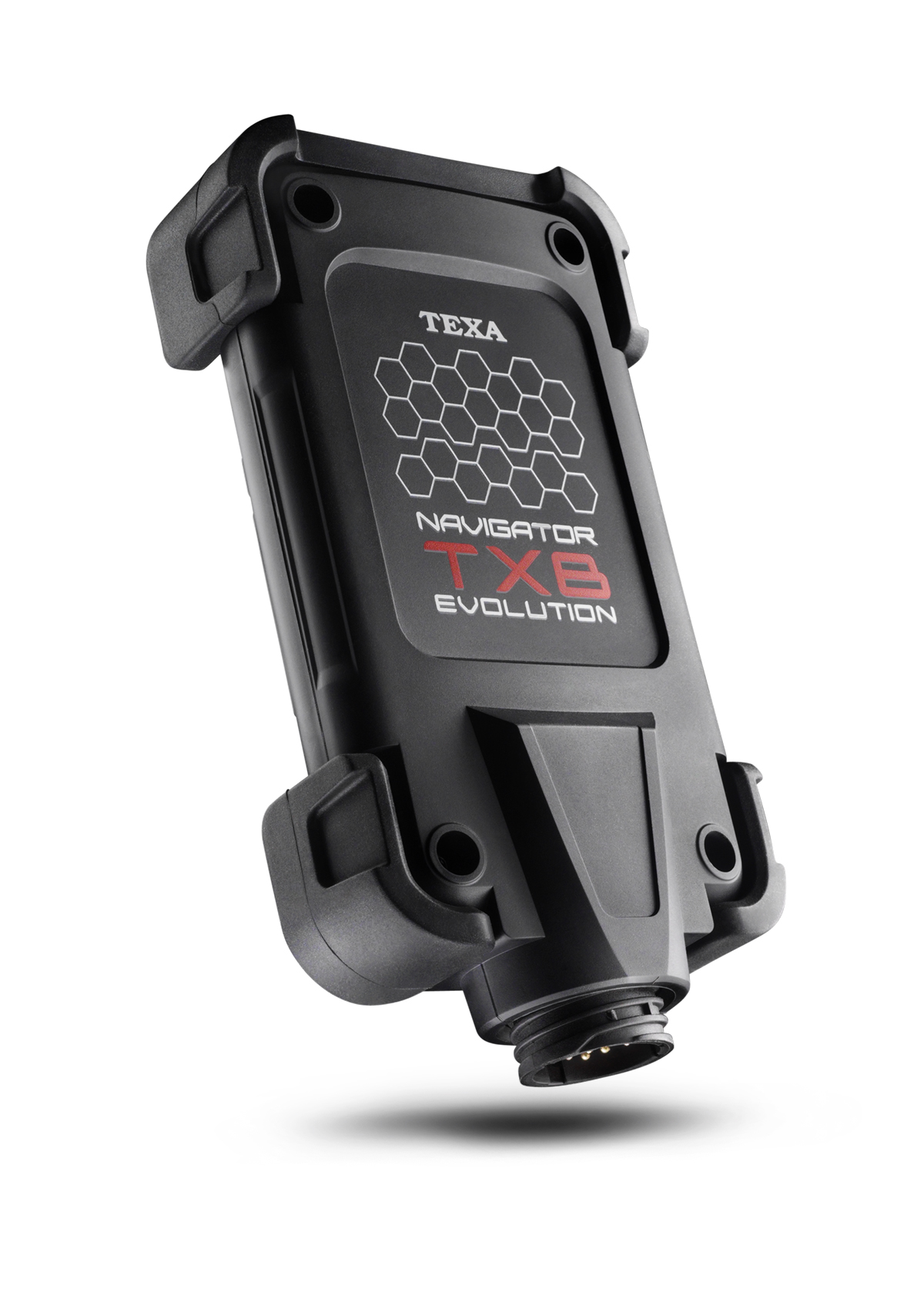

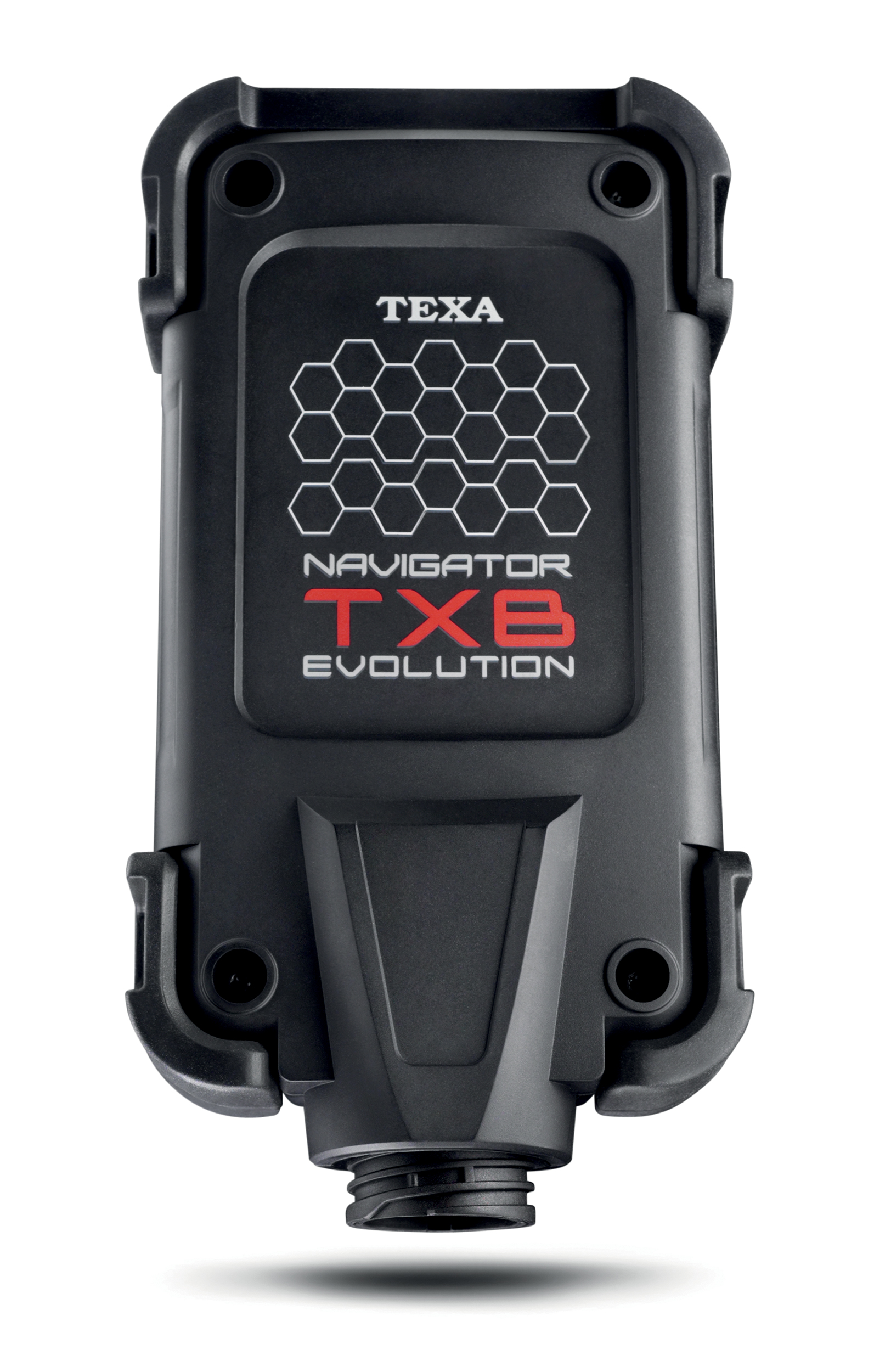

NAVIGATOR TXB Evolution représente le dernier développement de la technologie TEXA concernant les secteurs BIKE et MARINE.

Ses caractéristiques matérielles le rendent compatible avec tous les protocoles en cours pour les deux environnements et son connecteur CPC 16 broches intégré permet d’utiliser tous les câbles de diagnostic. Extrêmement puissant, il est équipé d’une mémoire SRAM de 16 MB et d’une mémoire NAND FLASH de 8 GB, ces caractéristiques sont très importantes car elles permettent au mécanicien de gérer facilement les fichiers cartographiques.

Les normes CAN prises en charge comprennent la gestion d’un seul fil CAN et un contrôleur CAN supplémentaire pour le diagnostic sur plus d’un réseau.

Paramètres d'enregistrement en mouvement

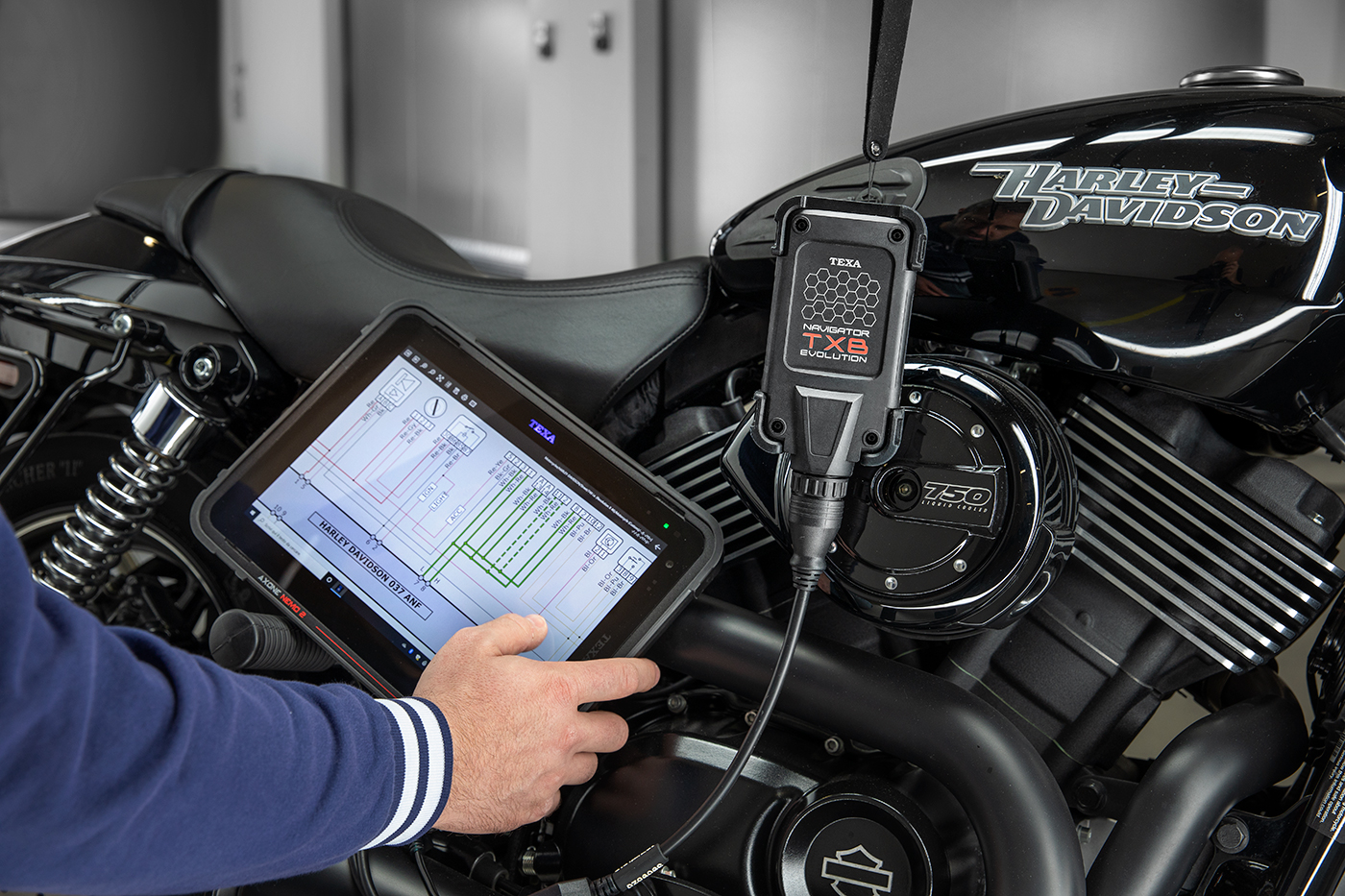

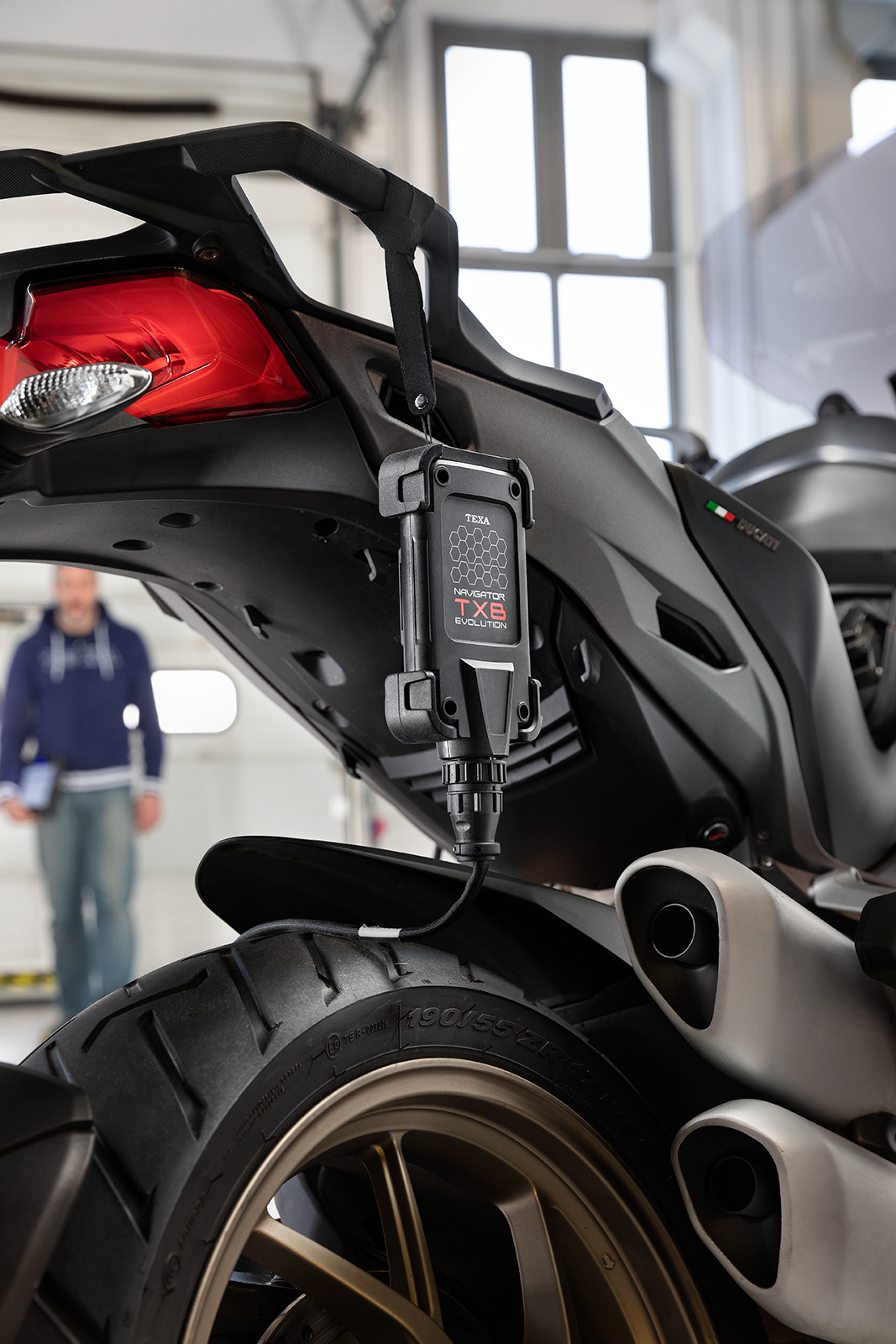

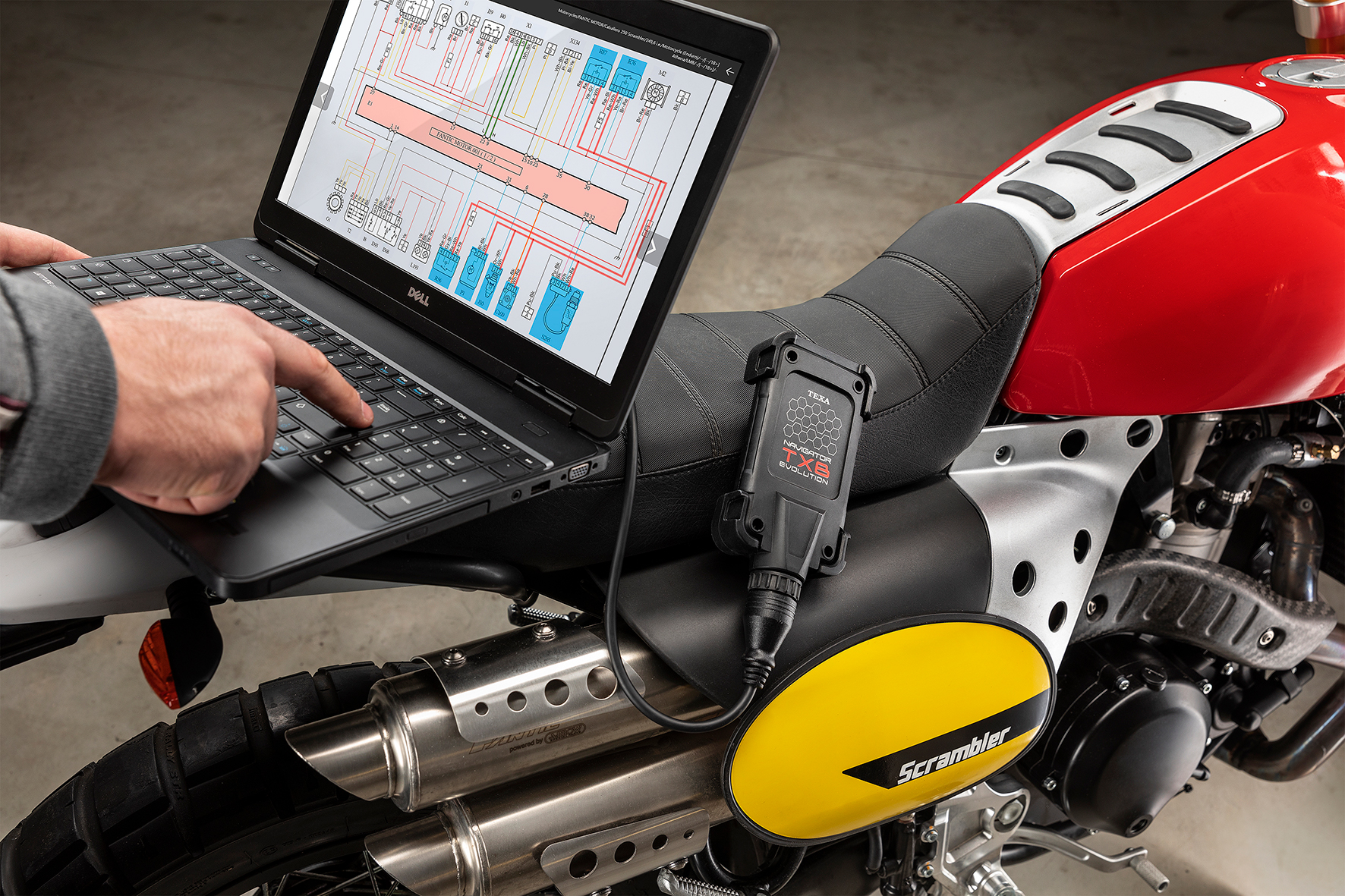

Pour le monde du BIKE, NAVIGATOR TXB Evolution introduit la possibilité d’effectuer de vrais tests de diagnostic en mouvement afin de localiser les problèmes spécifiques qu’on ne décèle pas en atelier.

L’interface va reproduire un aperçu complet du contexte dans laquelle l’erreur est survenue, en fournissant des éléments d’analyses destinés à identifier les causes de la panne et ainsi pouvoir effectuer la réparation une fois le véhicule de retour en atelier.

Un allié indispensable

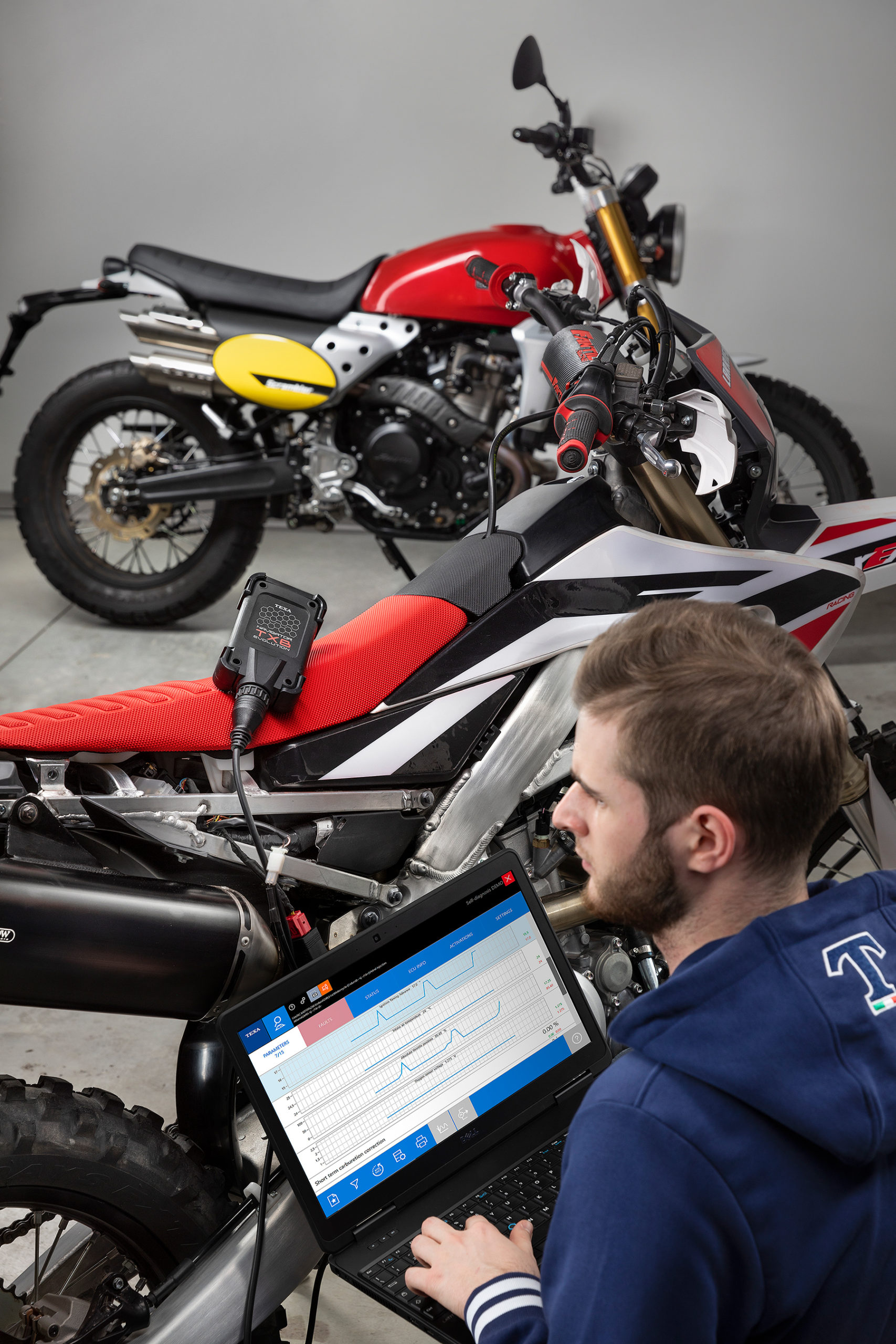

IDC5 est l’extraordinaire logiciel de diagnostic TEXA pour la gestion des opérations qui s’effectuent en atelier.

Décliné pour les environnements spécifiques BIKE et MARINE, dont TEXA est leader, IDC5 permet au mécanicien d’effectuer toutes les opérations indispensables, y compris l’autodiagnostic pour la lecture et l’effacement des erreurs, l’affichage des paramètres d’ingénierie et de l’état du calculateur, les activations, les réglages et les configurations des dispositifs présents sur le véhicule, l’extinction des feux, la configuration des calculateurs, les temps d’injection et enfin la programmation des clés.

Grâce au réseau mondial présent depuis plus de 20 ans sur le marché, IDC5 est en mesure d’assurer une couverture exceptionnelle sur le parc des véhicules en circulation.

Un diagnostic toujours approndi

IDC5 présente une série de fonctions extrêmement sophistiquées et utiles, telles que le Global Scan en mesure d’effectuer le scan du véhicule, afin de détecter le calculateur installé et la présence ou l’absence d’erreurs, ou encore le Freeze Frame pour l’affichage d’une série de paramètres et de données indiquant les conditions d’utilisation du véhicule au moment de l’apparition d’une anomalie.

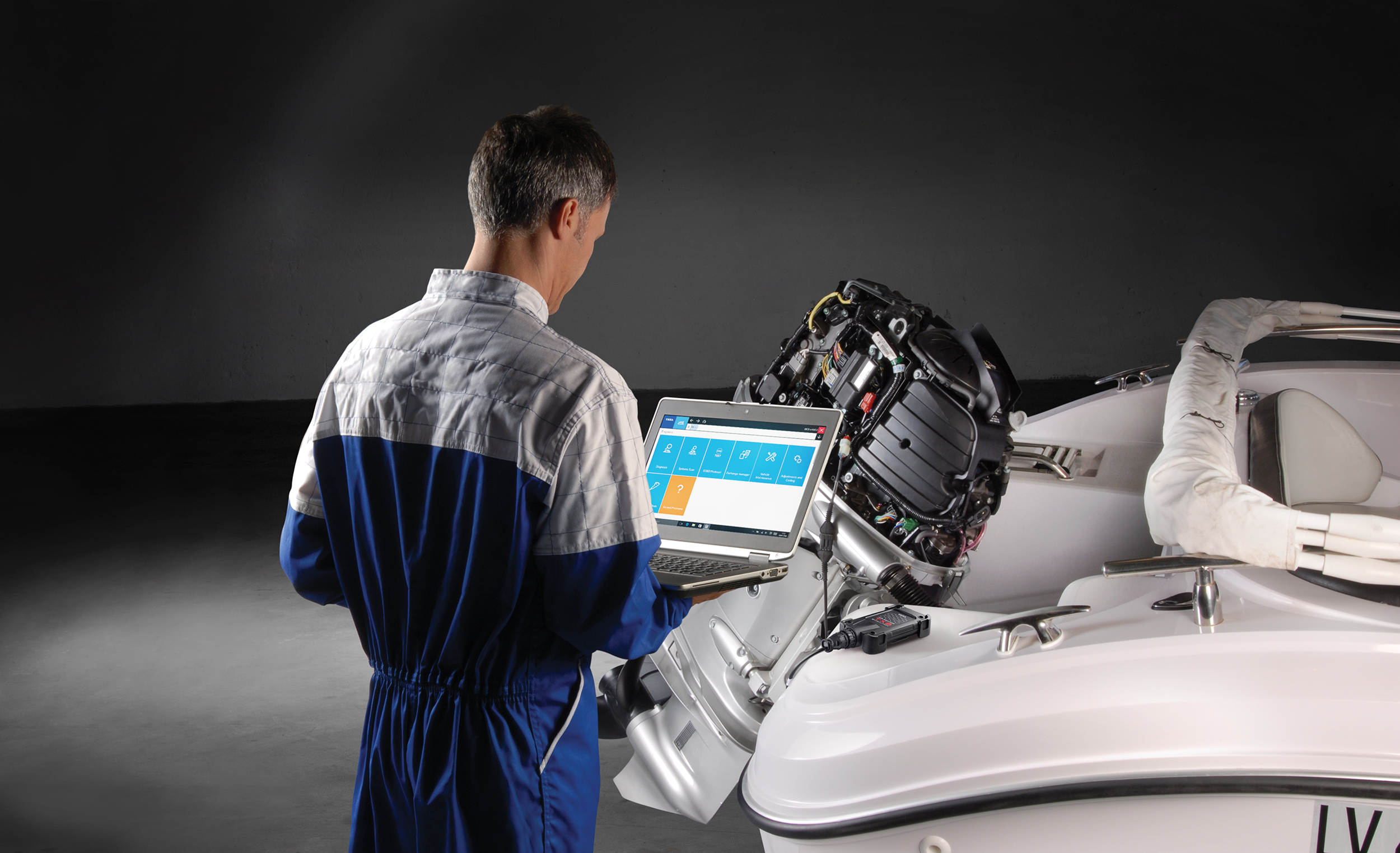

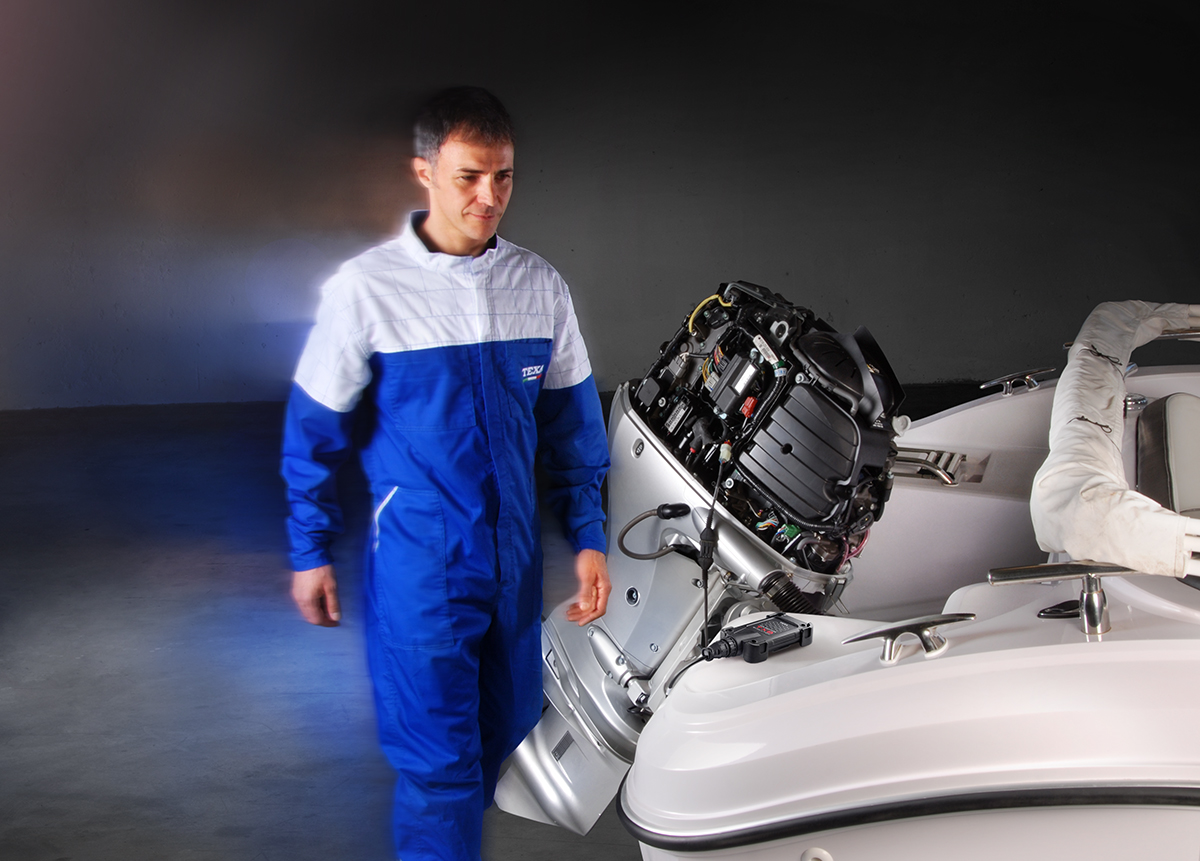

L’attention portée sur ce point a conduit à l’étude et la mise en oeuvre de fonctions spéciales pour répondre aux besoins de chaque environnement, tels que, pour n’en citer qu’une, la configuration des manettes pour la marine ou la fonction CIP pour BIKE.

Caractéristiques techniques

PROCESSEUR
CORTEX M3 STM32F103ZG 72 MHz, FLASH 1024 KBytes, SRAM 96 KBytes

MEMOIRE SRAM
16 MBit organisés 1024K x 16 bit

MEMOIRE NAND FLASH
8 GBit sur bus à 8 bit

BATTERIE DU VEHICULE
gestion des systèmes à 12 VDC et 24 VDC

ALIMENTATION EXTERNE
8 ÷ 32 V

COMMUNICATION USB
RS232 virtuel par Outil USB 2.0

CONNEXION SANS FIL
Bluetooth classe 1 (30 m)

COMMUTATEUR ELECTRONIQUE
2 voies, 13 positions indépendantes

CONNECTEUR DE DIAGNOSTIC
CPC 16 pôles

PROTOCOLES COMPATIBLES
Codes de clignotement (blink codes)
• K, L (avec protection de courant 100 mA), ISO9141-2, ISO14230
• CAN ISO11898-2 Haute vitesse
• Deuxième canal ISO11898-2 CAN
• CAN ISO 11898-3 Vitesse réduite
• CAN SAE J2411 Fil individuel
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J1708
• RS232

ALERTES VISUELLES
1 Voyant à LED vert/rouge, 1 Voyant à LED bleu

CONSOMMATION A 12 V
< 200 mA

CONSOMMATION A 24 V< 100 mA

TEMPERATURE DE FONCTIONNEMENT
0 ÷ 50 °C

TEMPERATURE DE STOCKAGE
– 20 ÷ 60 °C

HUMIDITE DE FONCTIONNEMENT ET D’EXERCICE
10 ÷ 80 % sans condensation

NORMES
Directive : 1999/5/CE

SECURITE
EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + AC:2011 + A2:2013

COMPATIBILITE ELECTROMAGNETIQUE
EN 55022, EN 55024, EN 301 489-1

SYSTEMES RADIO
EN 301 489-17, EN 300 328-2

POIDS
215 g
