TwinProbe

Pour les mesures analogiques et numériques

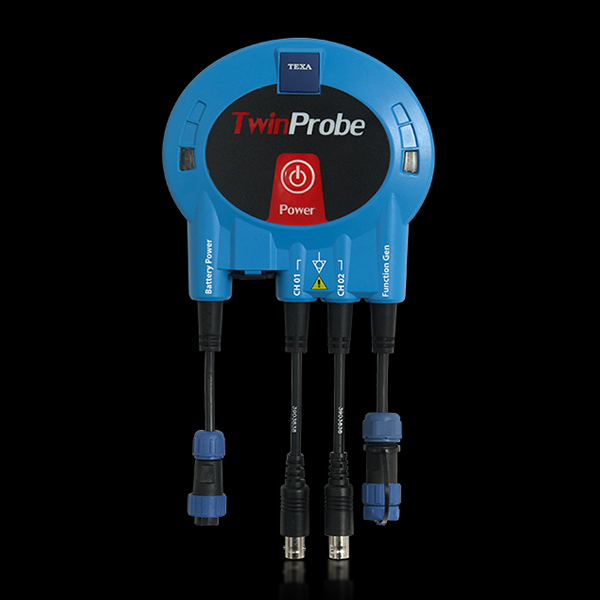

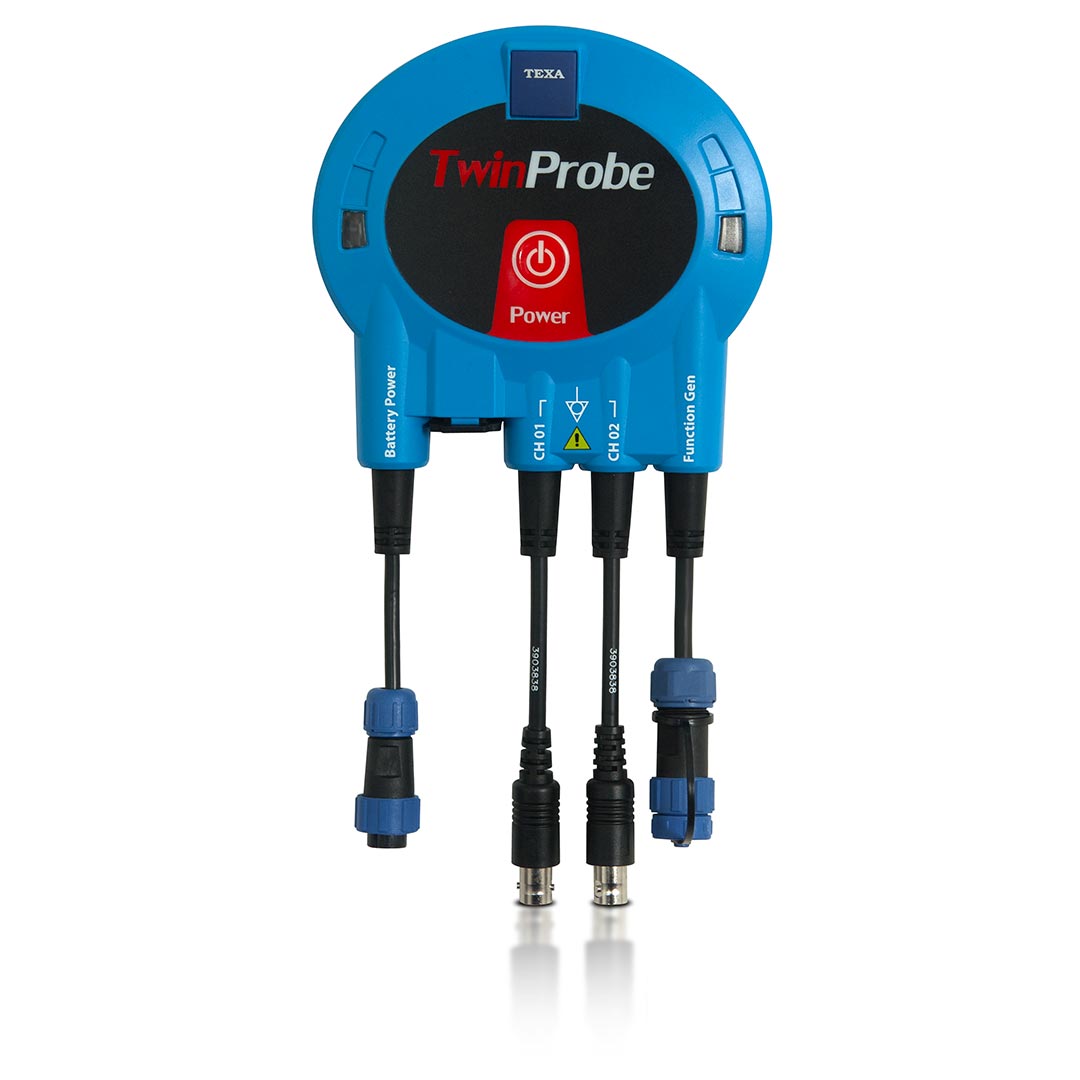

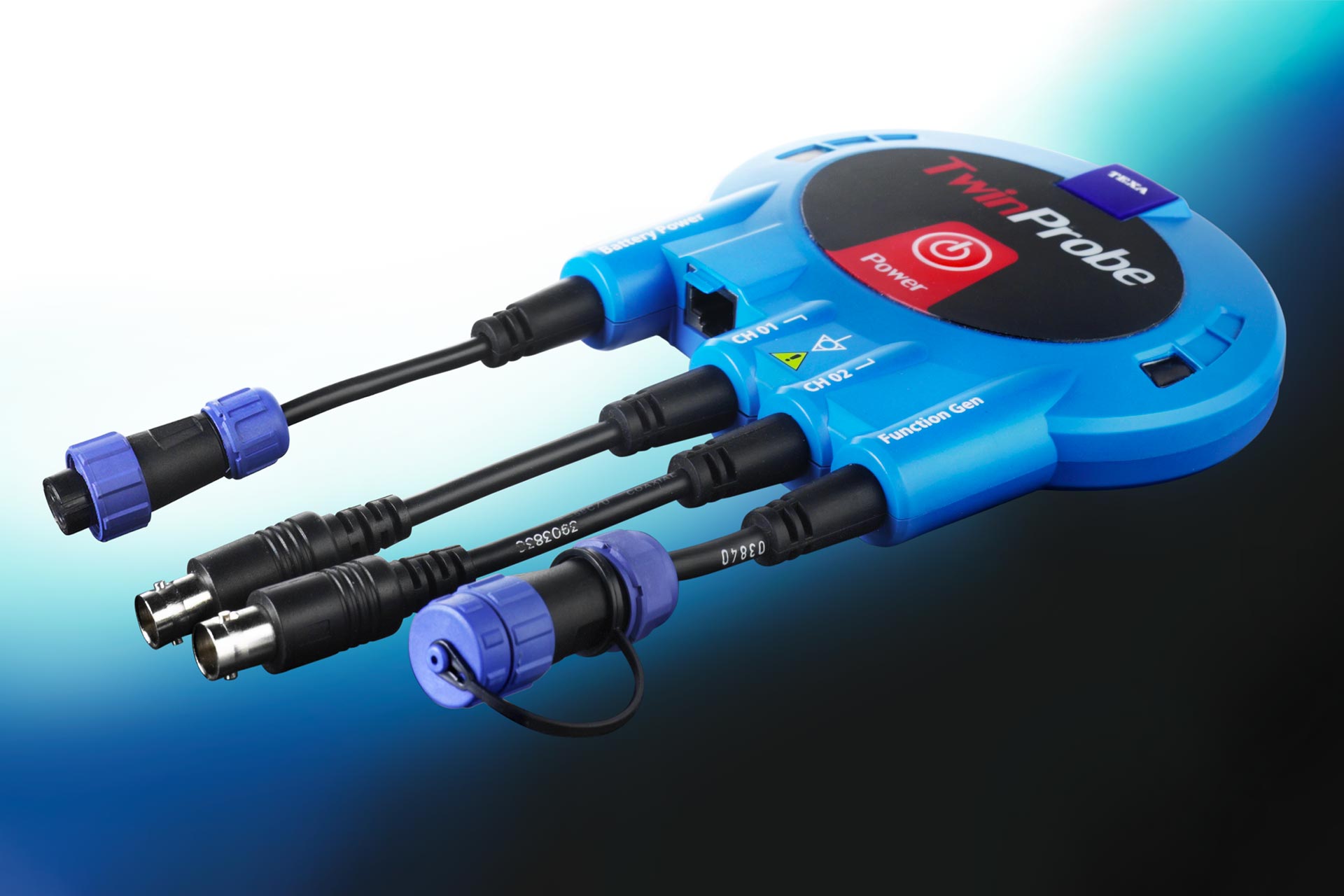

TwinProbe

Twinprobe est l’instrument TEXA dédié aux mesures analogiques et numériques pour les tests de diagnostic traditionnel.


Son prix est moins élevé que celui de l’UNIProbe, mais ils ont en commun praticité et précision élevées, lors de chaque intervention.

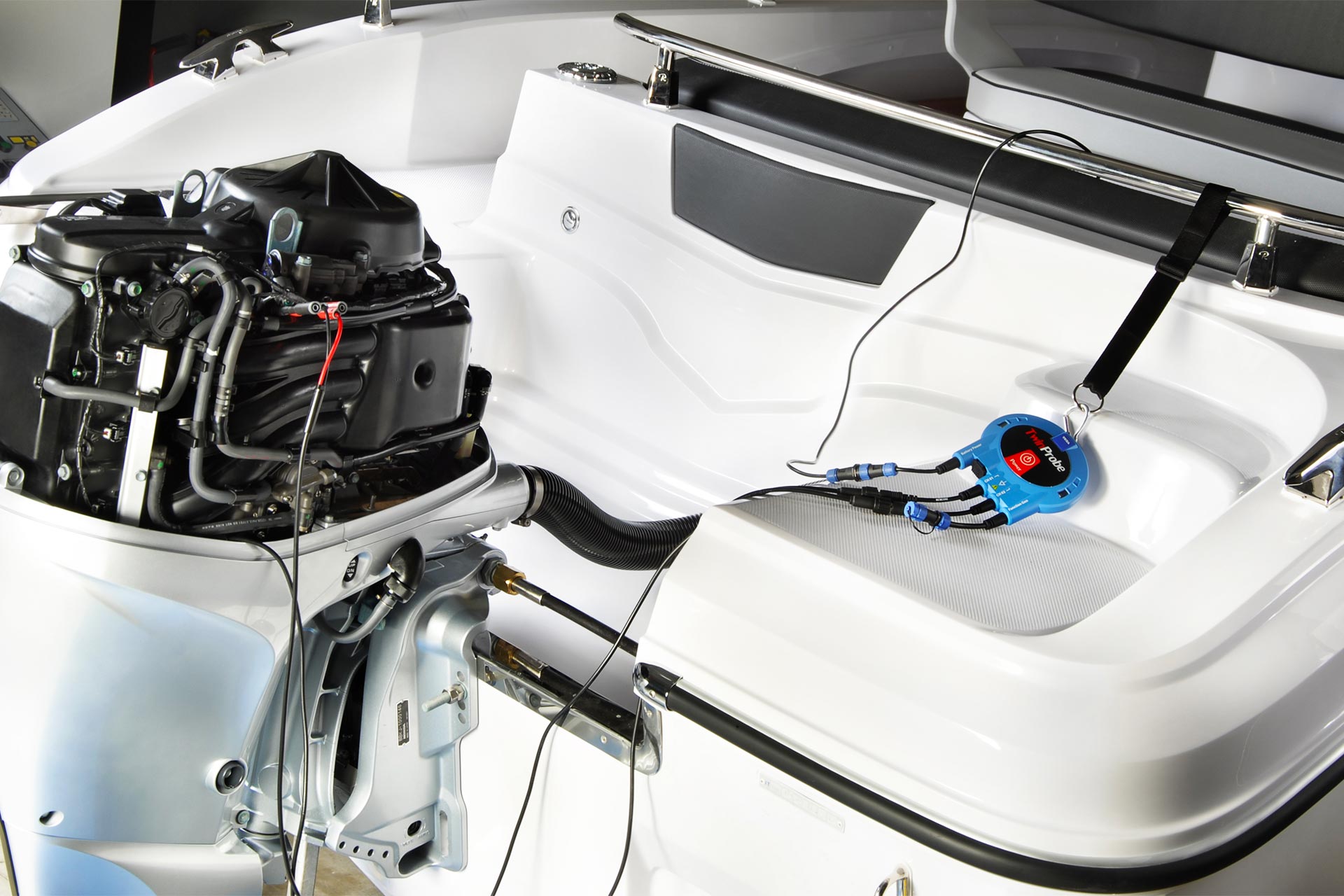

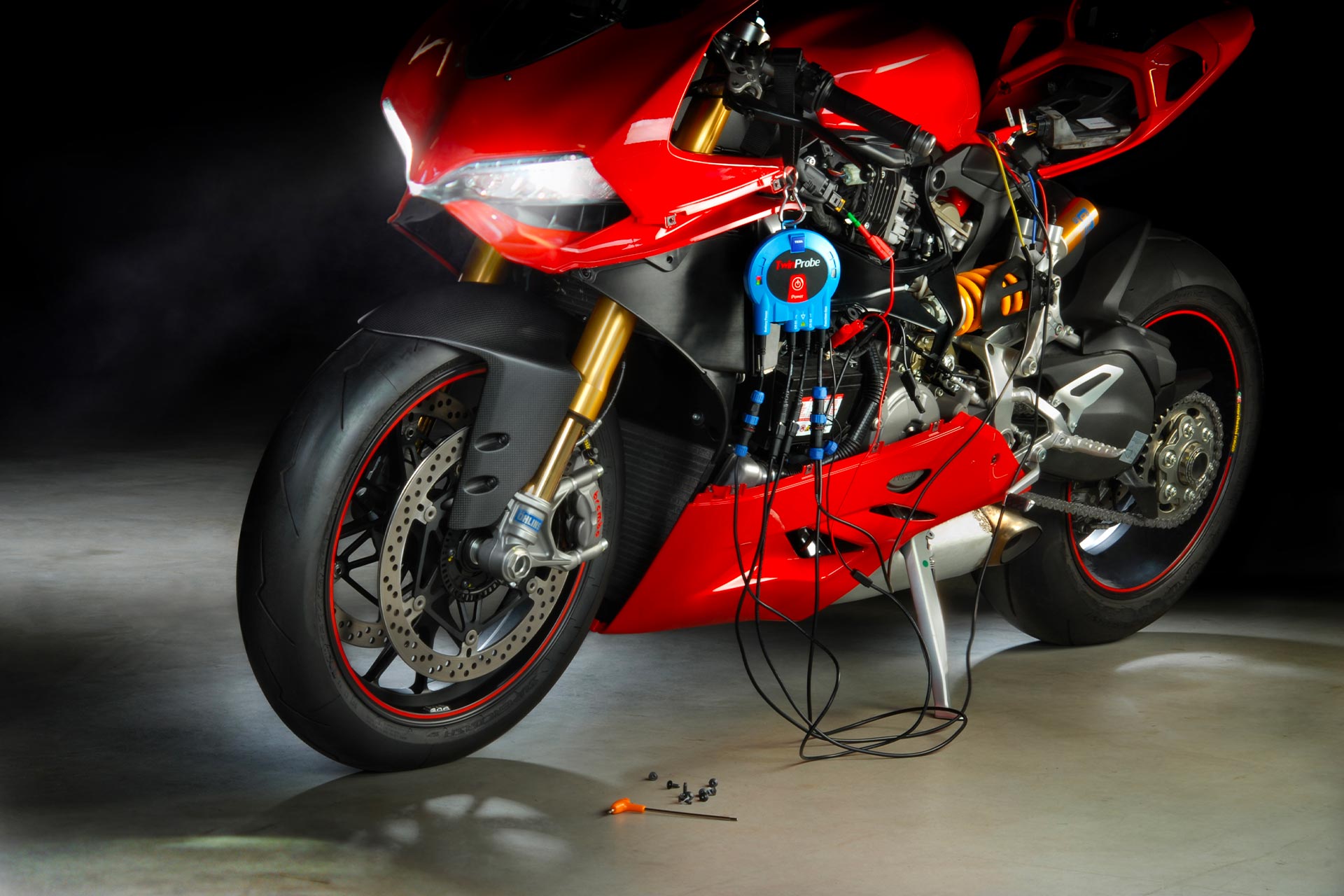

TwinProbe communique avec toutes les unités d’affichage TEXA ou avec un ordinateur Windows avec USB connexion sans aucun fil grâce à la technologie Bluetooth, ce qui garantit au mécanicien une totale liberté de mouvement autour du véhicule et à l’intérieur de l’atelier.

Le logiciel d’exploitation de l’instrument est IDC4E ou comme alternative MSS (Measurement System Software) pour utilisation sur PC.

Oscilloscope

TwinProbe est un oscilloscope à deux canaux analogiques indépendants pouvant tolérés des entrées jusqu’à 200V avec une fonction SIV (Signal information Viewing ) pour l’interprétation du signal détecté.

La fonction SIV guide le mécanicien pendant tout le test. TwinProbe n’affiche pas simplement le signal; pendant qu’il effectue les mesures et acquiert les données, il traite toutes les informations, les analyse et fournit en temps réel une évaluation.

Twinprobe est en effet en mesure de traiter les signaux des différents capteurs ou actionneurs testés et de comparer les données acquises avec celles qui sont présentes dans la base de données interne, en mettant ainsi immédiatement en évidence les éventuelles anomalies du signal.

Générateur de signaux

TwinProbe est un générateur de signaux qui simule les signaux d’entrée produits par les capteurs et les signaux de commande envoyés par les boîtiers à certains actionneurs comme, par exemple, les électrovannes, de façon à détecter et analyser les anomalies éventuellement présentes dans le système.

Ampèremètre

Twinprobe est un outil qui permet également de mesurer l’intensité du courant. Pour effectuer ce test il faut équiper Twinprobe de la pince ampèremétrique BICOR en option.

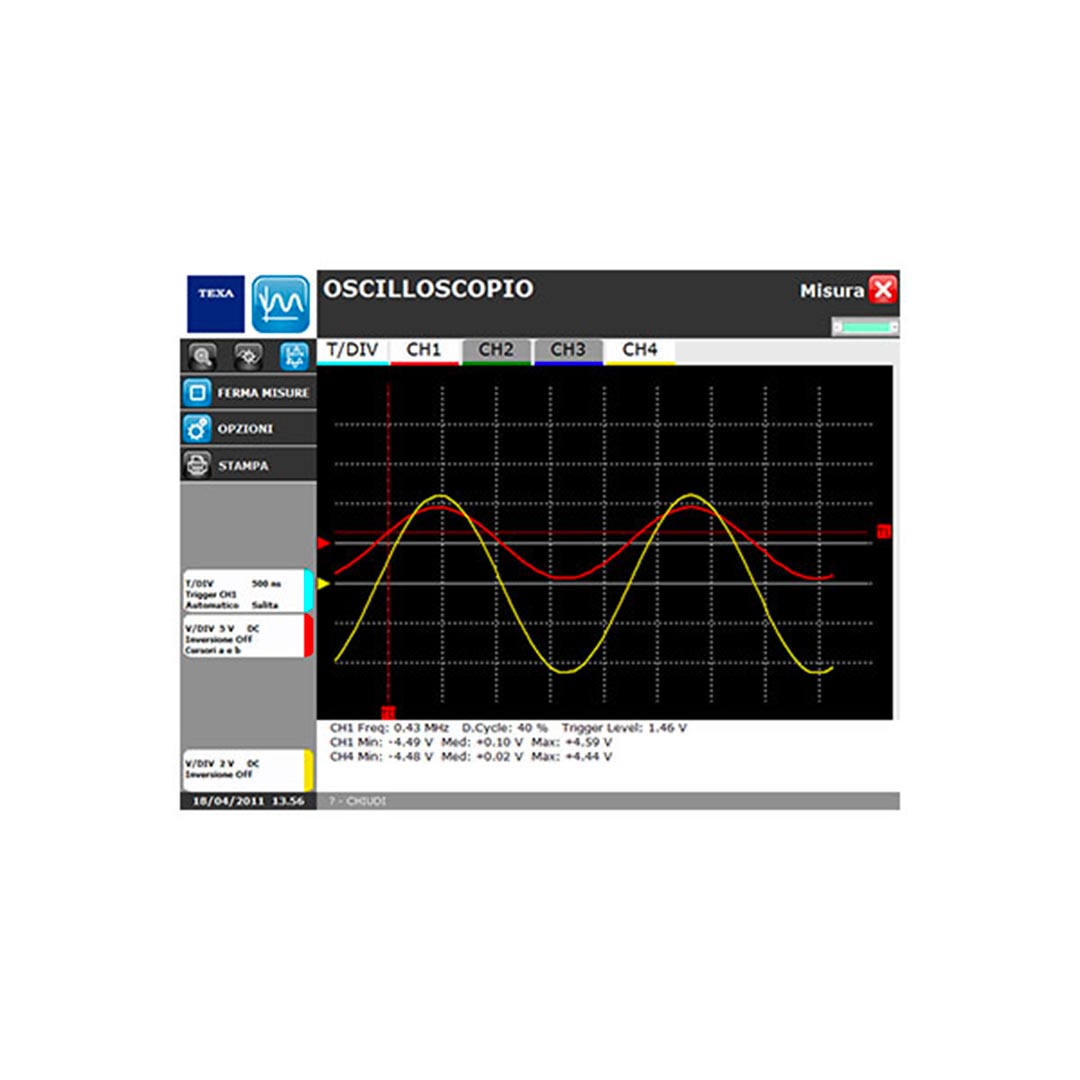

Logiciel de système de mesure

TEXA a spécialement développé pour ce dispositif, le logiciel MSS (Measurement System Software), qui permet, ainsi que la plateforme d’exploitation IDC4E, d’accéder aux exceptionnelles fonctionnalités de UNIProbe.

Parmi les innombrables applications disponibles, signalons la fonction SIV (Signal Information Viewing – littéralement Examen sur l’information du Signal) un algorithme logiciel expressément développé par TEXA qui compare les données acquises avec celles présentes dans la base de données interne, en mettant immédiatement en évidence les éventuelles anomalies du signal et donc en facilitant le travail du réparateur auto.

Service Clients

Un soutien constant au sein de l’atelier

Des services exclusifs qui vous permettent de tirer le meilleur parti de votre potentiel et de bénéficier d’un soutien continu de la part de l’équipe de spécialistes du Call Center TEXA*.

De cette manière, votre atelier peut toujours rester à la pointe des dernières technologies automobiles.

Un allié supplémentaire pour le travail quotidien des réparateurs de véhicules.

* Vérifiez la disponibilité de PRESTATAIRES DE SERVICE dans votre propre pays.

Prodotti da inserire all’interno del sistema per le misure analogiche. Verificare con il proprio rivenditore TEXA di fiducia le modalità di accesso al Nuovo Piano Industria 4.0

Caractéristiques techniques

ALIMENTATION
8 V – 35 V DC max

CONSOMMATION
150 mA à 12 V

CONSOMMATION PENDANT LA CHARGE EN MODE OSCILLOSCOPE ET 2 CANAUX ACTIFS
480 mA à 12 V

DUREE DE LA BATTERI INTERNE EN MODE OSCILLOSCOPE ET 2 CANAUX ACTIFS
1h et 45 min environ

ENVIRONNEMENT
Température de fonctionnement : 0 ÷ +45°C
Température de stockage : – 20 °C ÷ 60 °C
Humidité relative de fonctionnement : 10% – 80%

DIMENSIONS SANS CABLES (ET AVEC CABLES)
125 x 130 x 27 mm (135 x 130 x 27 mm)

POIDS
460 g



OSCILLOSCOPE :

CANNAUX
2 analogiques (CH01, CH02)

CONNEXION AVEC HOST
Par USB2, USB1 ou Bluetooth sans fil

DECLENCHEUR
CH01 o CH02

CONVERSION A/D
2 convertisseurs à 10 bit.
40 MS/s por 1 canal actif.
20 MS/s por canal avec 2 canaux actifs.

MODE D’AFFICHAGE
Normal, Auto, Single shot

COMMON MODE
AC, DC

TENSION EN ENTREE MAX
± 200 V

AUTRES FONCTIONS
Délai de déclenchement, calcul de la fréquence, Vmedia, Vmax, Vmin, période, échelle de réglage pour les pinces ampérométriques



GENERATEUR DE SIGNAUX :

COMMANDE DE COURANT PWM
Courant continu maximum : 5 A a 12 V Fréquence PWM maximum: 50 kHz Tension de fonctionnement : 5÷30 V Résolution Rapport cyclique : 1% Résolution Fréquence : 0,1 Hz

PWM 5 V
Courant continu maximum de sortie : 20 mA Fréquence PWM maximum : 50 kHz Tension de sortie : 0-5 V ± 5% Résolution Rapport cyclique : 1% Résolution Fréquence : 0,1 Hz
